KG研磨直齿轮的特点



KG的研磨直齿轮分为两种:



SG研磨直齿轮和SGE研磨直齿轮。

SG齿轮研磨部分比较多。SGE齿轮只对齿面进行了研磨。

以下为详细说明。

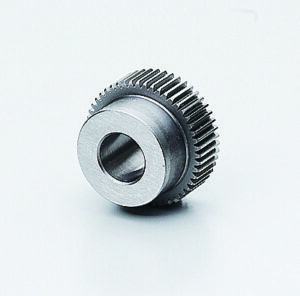

SG研磨直齿轮







SG研磨直齿轮的特点:

1,对齿面,齿孔,齿顶,侧面都进行了研磨,所以有静音效果。

2,齿部进行了热处理,可传递的扭矩较大。

3,齿轮整体精度较高,齿圈径向跳动精度好,可使用与要求高精度齿轮的精密机械。



规格说明:

1,精度JIS N 5级(旧JIS 1级)

2,模数范围:m0.5~m3

3,材料:SCM435或SCM440。

4,热处理:齿部高频热处理。

5,研磨面:细节请确认上图。

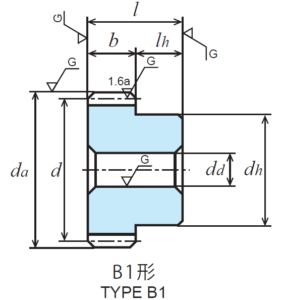

  B1型时:齿顶圆,齿面,齿侧面,轮毂侧面,齿孔。

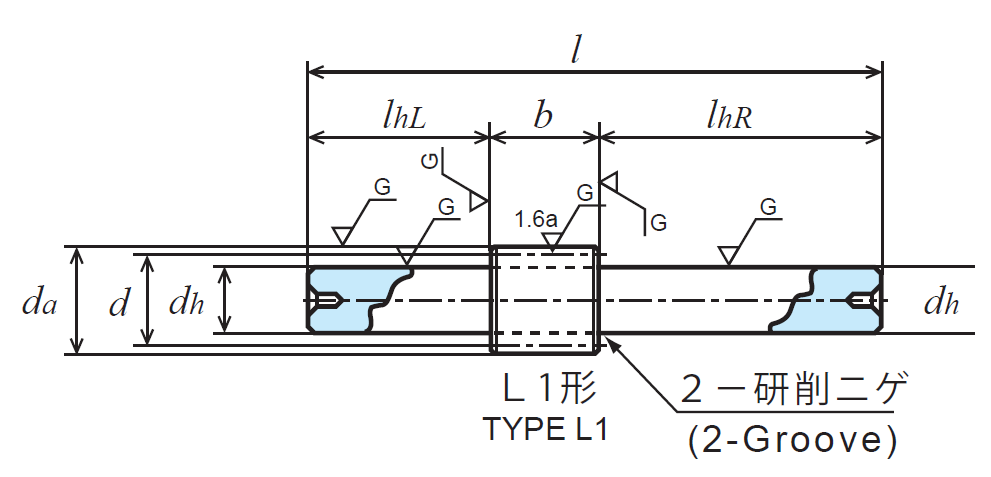

  L1型时(轴型齿轮):齿顶圆,齿面,齿的两侧,两侧轴面。

6,表面处理:无。(如果需要表面处理请与我们联系)

7,可否追加工:可。(请用邮件提供追加工用图纸)



使用方法和使用设备:

1,可用于扭矩大而无法使用控制侧隙齿轮,并且需要较小侧隙的设备。

2,需要进行准确的定位,并同时使用扭矩较大,对噪音有要求的环境。

3,因为齿孔和齿面做了研磨,可用于高速旋转,同时需要大扭矩和低噪音的设备。





* * * * * * * * * * * * * * * * * * * * * * * * * * * *

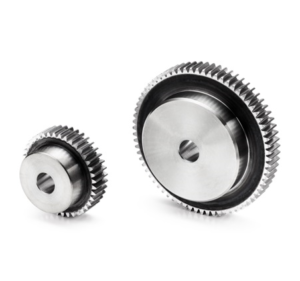

SGE研磨直齿轮





SGE研磨直齿轮的特点:

1,对齿面进行了研磨。实现了静音效果,同时实现了较好的性价比。

2,齿部进行了热处理,可传递的扭矩较大。

3,除去了齿面以外部分的研磨,所以适用于不需要太高精度,但需要静音效果的客户。



规格说明:

1,JIS N 7级。 旧 JIS 3级。

2,模数范围:m0.5~m3。

3,材料:S45C 碳钢。

4,热处理:齿部高频热处理。

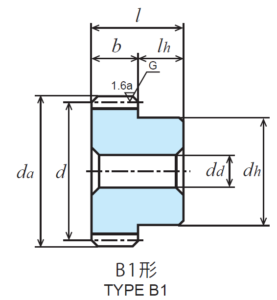

5,研磨面:细节请确认上图。B1型时:齿面。

6,表面处理:无。(如果需要表面处理请与我们联系)

7,可否追加工:可。(请用邮件提供追加工用图纸)



使用方法和使用设备:

1,可用于扭矩大,旋转速度高而需要降低噪音的设备。

2,对齿孔用机床进行了修整,实现了普通精度齿轮的齿孔精度。可以用于普通直齿轮需要降低噪音时的替代品。
